气动液压泵 | 气动泵 | 气动增压泵

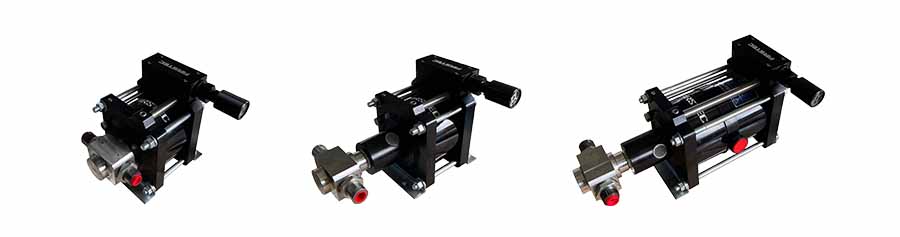

气动液压泵

Pneumatic Driven Liquid Pumps

文档下载

工作原理：利用在两个独立腔体内端面积不同的大小活塞（柱塞）运动，通过力的平衡原理，在低压腔给大面积活塞施加小的压力，高压腔内小面积活塞（柱塞）便能输出大的压力。面积比越大的泵输出的压力越高；

输出压力计算公式：输出压力=驱动气体压力×压力比（大小活塞面积比）；

通过压缩空气驱动，调节压缩空气压力即可改变输出压力；调节压缩空气的流量可以改变气动增压泵的动作频率，从而改变输出流量的大小；

输出压力与驱动压力成线性比例关系，容易实现控制操作；

当达到设定输出压力，大小活塞达到里的平衡，增压泵停止工作，此时不再消耗能量，也没有任何热量产生，具有良好的压力保持特性，当有压力泄漏时，增压泵自动补充压力，频繁启动无任何影响；

气动增压泵体积小，结构紧凑，便于安装，便于自动化控制，无需润滑，无需专人专职维护性及耐用性；

因其不需要用电，无火花产生，适合煤矿、石油石化、化工等防爆场合。

气动液压泵典型应用

液压机具如螺栓拉伸器、液压螺母、液压千斤顶等的动力源；

无键连接如大型联轴器、船用舵机、螺旋桨、机车车轮、齿轮、轴承的液压拆装压；

阀门、管道及容器等的压力和爆破试验；

液压胀管及钢管自增强试验卸；

液压夹具、举升、阀门的开启控制及压力机过载保护；装

超高压色谱装柱机。

MPAPOWER气动增压泵选型表

Haskel气动液体增压泵选型表
序号	描述	型号	实际面积比	排量/柱塞 (ml/cycle)	最高输出压力（psi）	最高输出压力（bar）
01	One Air Cylinder Two Way Action DIstance Piece	DC35DL	37.5	328.0	3,750	258
02	One Air Cylinder One Way Action	E4	4.6	327.7	690	48
03	One Air Cylinder One Way Action	E10	11.5	66.4	1,600	110
04	One Air Cylinder One Way Action	E15	17	44.3	2,400	165
05	One Air Cylinder One Way Action	E25	29	26.6	4,000	276
06	One Air Cylinder One Way Action	E35	40	19.0	5,700	393
07	One Air Cylinder One Way Action	E60	69	11.0	9,800	676
08	One Air Cylinder One Way Action	E100	115	6.7	16,500	1,138
09	One Air Cylinder One Way Action	E150	173	4.5	25,000	1,379
10	One Air Cylinder One Way Action	E225	260	3.0	37,000	2,551
11	One Air Cylinder One Way Action	E300	346	2.3	50,000	3,448
12	One Air Cylinder One Way Action	E22	23	66.4	3,200	221
13	One Air Cylinder One Way Action	E32	34	44.3	4,800	331
14	One Air Cylinder One Way Action	E52	57	26.6	8,000	552
15	One Air Cylinder One Way Action	E72	80	19.0	11,000	758
16	One Air Cylinder One Way Action	E122	138	11.0	19,000	1,310
17	One Air Cylinder One Way Action	E202	230	6.7	33,000	2,275
18	One Air Cylinder One Way Action	E302	346	4.5	50,000	3,448
19	One Air Cylinder One Way Action	E452	520	3.0	70,000	4,827
20	One Air Cylinder One Way Action	E602	690	2.3	75,000	5171
21	One Air Cylinder One Way Action DIstance Piece	DE4	4.6	327.7	690	42
22	One Air Cylinder One Way Action DIstance Piece	DE10	11.5	66.4	1,600	110
23	One Air Cylinder One Way Action DIstance Piece	DE15	17	44.3	2,400	165
24	One Air Cylinder One Way Action DIstance Piece	DE25	29	26.6	4,000	276
25	One Air Cylinder One Way Action DIstance Piece	DE35	40	19.0	5,700	393
26	One Air Cylinder One Way Action DIstance Piece	DE60	69	11.0	9,800	676
27	One Air Cylinder One Way Action DIstance Piece	DE100	115	6.7	16,500	1,138
28	One Air Cylinder One Way Action DIstance Piece	DE150	173	4.5	25,000	1,379
29	One Air Cylinder One Way Action DIstance Piece	DE225	260	3.0	37,000	2,551
30	One Air Cylinder One Way Action DIstance Piece	DE300	346	2.3	50,000	3,448
31	Two Air Cylinder One Way Action DIstance Piece	DE22	23	66.4	3,200	221
32	Two Air Cylinder One Way Action DIstance Piece	DE32	34	44.3	4,800	331
33	Two Air Cylinder One Way Action DIstance Piece	DE52	57	26.6	8,000	552
34	Two Air Cylinder One Way Action DIstance Piece	DE72	80	19.0	11,000	758
35	Two Air Cylinder One Way Action DIstance Piece	DE122	138	11.0	19,000	1,310
36	Two Air Cylinder One Way Action DIstance Piece	DE202	230	6.7	33,000	2,275
37	Two Air Cylinder One Way Action DIstance Piece	DE302	346	4.5	50,000	3,448
38	Two Air Cylinder One Way Action DIstance Piece	DE452	520	3.0	70,000	4,827
39	Two Air Cylinder One Way Action DIstance Piece	DE602	690	2.3	75,000	5,171
40	Two Air Cylinder Two Way Action DIstance Piece	DE50DL	48	31	5,000	345
